Información de la Tarea

Estudiante: Andrés Cruz Chipol
Curso: Análisis y Diseño de Algoritmos
Fecha de entrega: Martes 11 de noviembre, 2025

Descripción de la Tarea

Hacer el pseudocódigo y el código en Python para crear un árbol de búsqueda binario a partir de una lista de llaves.

Árbol de Búsqueda Binario

Introducción

Un árbol de búsqueda binario (BST, por sus siglas en inglés) es una estructura de datos fundamental que permite realizar operaciones de búsqueda, inserción y eliminación de manera eficiente. La propiedad principal de un BST es que para cada nodo, todos los valores en el subárbol izquierdo son menores que el valor del nodo y todos los valores en el subárbol derecho son mayores.

Operaciones del Árbol de Búsqueda Binario

buscar: Encuentra un nodo con una llave específica
minimo: Encuentra el nodo con la llave mínima
maximo: Encuentra el nodo con la llave máxima
sucesor: Encuentra el sucesor de un nodo
predecesor: Encuentra el predecesor de un nodo
insertar: Inserta un nuevo nodo en el árbol
borrar: Elimina un nodo del árbol
recorrido_inorder: Recorre el árbol en orden
recorrido_preorder: Recorre el árbol en preorden
recorrido_postorder: Recorre el árbol en postorden

Todas estas operaciones se realizan en un tiempo O(h), donde h es la altura del árbol.

Pseudocódigo

Estructura del Nodo

Nodo:
    key: valor almacenado en el nodo
    izq: puntero al hijo izquierdo
    der: puntero al hijo derecho
    p: puntero al padre

Estructura del Árbol

ArbolBusquedaBinaria:
    raiz: puntero a la raíz del árbol

    Si raiz == NIL entonces el árbol está vacío

Crear árbol desde una lista

crear_arbol_desde_lista(A, lista_llaves):
    A.raiz = NIL
    para cada llave en lista_llaves:
        insertar_arbol(A, crear_nodo(llave))
    retornar A

Buscar

buscar_arbol(x, k):
    if x == NIL or k == x.key
        return x
    if k < x.key
        return buscar_arbol(x.izq, k)
    else
        return buscar_arbol(x.der, k)

Mínimo

minimo_arbol(x):
    while x.izq != NIL
        x = x.izq
    return x

Máximo

maximo_arbol(x):
    while x.der != NIL
        x = x.der
    return x

Sucesor

sucesor_arbol(x):
    if x.der != NIL
        return minimo_arbol(x.der)
    y = x.p
    while y != NIL and x == y.der
        x = y
        y = y.p
    return y

Predecesor

predecesor_arbol(x):
    if x.izq != NIL
        return maximo_arbol(x.izq)
    y = x.p
    while y != NIL and x == y.izq
        x = y
        y = y.p
    return y

Insertar

insertar_arbol(A, z):
    y = NIL
    x = A.raiz
    while x != NIL
        y = x
        if z.llave < x.llave
            x = x.izq
        else
            x = x.der
    z.p = y
    if y == NIL
        A.raiz = z
    else if z.llave < y.llave
        y.izq = z
    else
        y.der = z

Transplantar (función auxiliar para borrar)

transplantar(A, u, v):
    if u.p == NIL
        A.raiz = v
    else
        if u == u.p.izq
            u.p.izq = v
        else
            u.p.der = v
    if v != NIL
        v.p = u.p

Borrar

borrar_nodo_en_arbol(A, z):
    if z.izq == NIL
        transplantar(A, z, z.der)
    else
        if z.der == NIL
            transplantar(A, z, z.izq)
        else
            y = minimo_arbol(z.der)
            if y.p != z
                transplantar(A, y, y.der)
                y.der = z.der
                y.der.p = y
            transplantar(A, z, y)
            y.izq = z.izq
            y.izq.p = y

Recorrido Inorder

recorrido_inorder(x):
    if x != NIL
        recorrido_inorder(x.izq)
        imprimir(x.key)
        recorrido_inorder(x.der)

Recorrido Preorder

recorrido_preorder(x):
    if x != NIL
        imprimir(x.key)
        recorrido_preorder(x.izq)
        recorrido_preorder(x.der)

Recorrido Postorder

recorrido_postorder(x):
    if x != NIL
        recorrido_postorder(x.izq)
        recorrido_postorder(x.der)
        imprimir(x.key)

Implementación en Python

class Nodo:
    def __init__(self, key):
        self.key = key
        self.izq = None
        self.der = None
        self.p = None

class ArbolBusquedaBinaria:
    def __init__(self):
        self.raiz = None

    def insertar(self, key):
        z = Nodo(key)
        y = None
        x = self.raiz

        while x is not None:
            y = x
            if z.key < x.key:
                x = x.izq
            else:
                x = x.der
        z.p = y
        if y is None:
            self.raiz = z
        elif z.key < y.key:
            y.izq = z
        else:
            y.der = z

    def crear_desde_lista(self, lista_llaves):
        self.raiz = None
        for llave in lista_llaves:
            self.insertar(llave)
        return self

    def buscar(self, x, k):
        if x is None or k == x.key:
            return x
        if k < x.key:
            return self.buscar(x.izq, k)
        else:
            return self.buscar(x.der, k)

    def buscar_nodo(self, k):
        return self.buscar(self.raiz, k)

    def minimo(self, x=None):
        if x is None:
            x = self.raiz
        while x is not None and x.izq is not None:
            x = x.izq
        return x

    def maximo(self, x=None):
        if x is None:
            x = self.raiz
        while x is not None and x.der is not None:
            x = x.der
        return x

    def sucesor(self, x):
        if x.der is not None:
            return self.minimo(x.der)
        y = x.p
        while y is not None and x == y.der:
            x = y
            y = y.p
        return y

    def predecesor(self, x):
        if x.izq is not None:
            return self.maximo(x.izq)
        y = x.p
        while y is not None and x == y.izq:
            x = y
            y = y.p
        return y

    def transplantar(self, u, v):
        if u.p is None:
            self.raiz = v
        elif u == u.p.izq:
            u.p.izq = v
        else:
            u.p.der = v
        if v is not None:
            v.p = u.p

    def borrar(self, z):
        if z.izq is None:
            self.transplantar(z, z.der)
        elif z.der is None:
            self.transplantar(z, z.izq)
        else:
            y = self.minimo(z.der)
            if y.p != z:
                self.transplantar(y, y.der)
                y.der = z.der
                y.der.p = y
            self.transplantar(z, y)
            y.izq = z.izq
            y.izq.p = y

    def recorrido_inorder(self, x):
        if x is not None:
            self.recorrido_inorder(x.izq)
            print(x.key, end=' ')
            self.recorrido_inorder(x.der)

    def imprimir_inorder(self):
        self.recorrido_inorder(self.raiz)
        print()

    def recorrido_preorder(self, x):
        if x is not None:
            print(x.key, end=' ')
            self.recorrido_preorder(x.izq)
            self.recorrido_preorder(x.der)

    def imprimir_preorder(self):
        self.recorrido_preorder(self.raiz)
        print()

    def recorrido_postorder(self, x):
        if x is not None:
            self.recorrido_postorder(x.izq)
            self.recorrido_postorder(x.der)
            print(x.key, end=' ')

    def imprimir_postorder(self):
        self.recorrido_postorder(self.raiz)
        print()

    def altura(self, x):
        if x is None:
            return -1
        return 1 + max(self.altura(x.izq), self.altura(x.der))

    def altura_arbol(self):
        return self.altura(self.raiz)

def crear_arbol_desde_lista(lista_llaves):
    arbol = ArbolBusquedaBinaria()
    arbol.crear_desde_lista(lista_llaves)
    return arbol

if __name__ == "__main__":
    llaves = [15, 6, 18, 3, 7, 17, 20, 2, 4, 13, 9]

    print("Creando árbol desde lista:", llaves)
    arbol = crear_arbol_desde_lista(llaves)

    print("\nRecorrido Inorder (ordenado):")
    arbol.imprimir_inorder()

    print("\nRecorrido Preorder:")
    arbol.imprimir_preorder()

    print("\nRecorrido Postorder:")
    arbol.imprimir_postorder()

    print("\nMínimo:", arbol.minimo().key if arbol.minimo() else None)
    print("Máximo:", arbol.maximo().key if arbol.maximo() else None)

    print("\nBuscando nodo con llave 7:")
    nodo = arbol.buscar_nodo(7)
    if nodo:
        print("Encontrado:", nodo.key)
        if arbol.sucesor(nodo):
            print("Sucesor:", arbol.sucesor(nodo).key)
        if arbol.predecesor(nodo):
            print("Predecesor:", arbol.predecesor(nodo).key)

    print("\nAltura del árbol:", arbol.altura_arbol())

Resultados

Ejecución del programa

Al ejecutar el código con la lista de llaves [15, 6, 18, 3, 7, 17, 20, 2, 4, 13, 9], se obtienen los siguientes resultados:

Creando árbol desde lista: [15, 6, 18, 3, 7, 17, 20, 2, 4, 13, 9]

Recorrido Inorder (ordenado):
2 3 4 6 7 9 13 15 17 18 20

Recorrido Preorder:
15 6 3 2 4 7 13 9 18 17 20

Recorrido Postorder:
2 4 3 9 13 7 6 17 20 18 15

Mínimo: 2
Máximo: 20

Buscando nodo con llave 7:
Encontrado: 7
Sucesor: 9
Predecesor: 6

Altura del árbol: 4

Representación Visual del Árbol

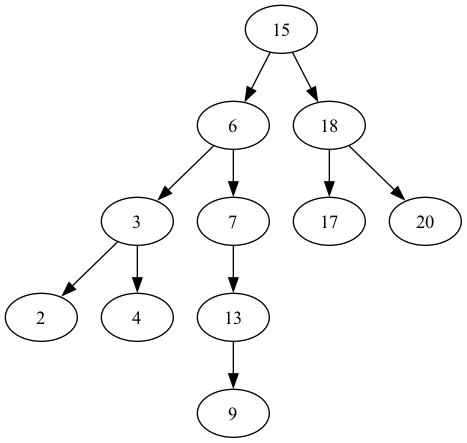

La siguiente imagen muestra la estructura del árbol de búsqueda binario creado a partir de la lista [15, 6, 18, 3, 7, 17, 20, 2, 4, 13, 9]:

Árbol de Búsqueda Binaria

Conclusión

La implementación del árbol de búsqueda binaria funciona correctamente. El método crear_desde_lista() permite construir el árbol a partir de una lista de llaves, y todas las operaciones básicas (buscar, insertar, borrar, recorridos, etc.) se ejecutan como se espera. La complejidad temporal de las operaciones es O(h), donde h es la altura del árbol.

El árbol de búsqueda binario es una estructura de datos fundamental que sirve como base para estructuras más avanzadas como árboles AVL y árboles Rojo-Negro, que mantienen el árbol balanceado para garantizar operaciones en tiempo O(log n).

Referencias

Cormen, T. H., Leiserson, C. E., Rivest, R. L., & Stein, C. (2009). Introduction to algorithms (3ra ed.). MIT Press.
